主要用于水泥、砂漿等的抗壓試驗，采用數字閥自動液壓加荷，微機控制，顯示加荷力值，加荷速度，加荷曲線。試驗數據自動處理、存儲、打印標準報告。

應力壓力試驗機結構特點：

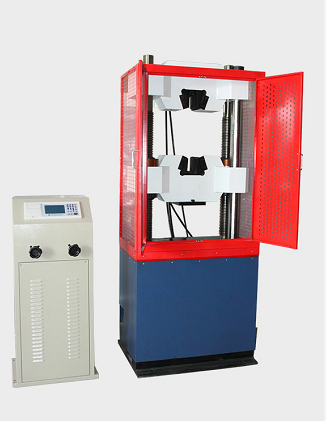

本機由機架、油泵、送油閥、回油閥及控制顯示裝置組成，各部件均安裝于下箱體上構成一個整體。根據用戶需要,本機還可配有抗折夾具、抗劈裂夾具各一套。

1．機架部件 機架部件由下箱體、橫梁、借兩根立柱連成一個固定整體。橫梁下裝有凹球座和上承壓板；下箱體上裝有工作油缸、活塞、下承壓板和防塵罩；上下承壓板的平行靠凹球座調整。工作油缸與工作活塞是精密偶件，在油缸的內壁上部嵌有復合密封圈來達到密封（微量溢油是允許的，油缸壁上專門設有溢油通道），這種結構可以使工作油缸與活塞之間的摩擦減少到極小限度，從而保證了試驗機的精度。上、下承壓板均經過處理后磨平，下承壓板的圓刻線直徑Φ101用于幫助操作者放置試件及抗壓夾具時對準中心。

2．水泥恒應力壓力試驗機五柱油泵 本機采用的是五柱軸向高壓油泵。油泵體內的柱塞與柱塞套均采用優質合金鋼并經熱處理和精密研磨制成，其配合面具有相當高的質量，性能良好工作效率較高。當油泵在初次運轉時，可能會出現由于內部空氣的存留而打不出油的現象，此時可將油泵出油管螺套松開，使內存空氣排出，然后旋緊螺套。油箱安放于箱座內，其儲油量較大，所以，即使試驗機較長時間工作，也不致使油液溫升過高而影響測力精度，油箱的油量可通過油窗進行觀察。

3．水泥恒應力壓力試驗機送油閥 送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。進油囗接通油泵，當旋轉手柄時，帶動送油閥芯可使閥門緩慢地打開，此時油泵所供之壓力油通過閥門經過油管送至工作油缸，流量大小可以調節。當送油閥芯左移時，油門小，甚至完全關閉送油閥時，則油泵所供之油在送油閥腔內推動減壓閥芯左移到回油管位置時，壓力油即與三通閥接通、壓力油經油管經單向閥進工作缸或經卸荷閥流回油箱。由于減壓閥芯的左端一個彈簧壓力使之關閉回油管路，只有當閥芯右端的油壓達到一定限度時才能打開回路。

4．水泥恒應力壓力試驗機回油緩沖閥 回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降，此時操作人員即打開回油閥卸荷，油缸中的高壓油將流回油箱。

5.水泥恒應力壓力試驗機控制系統 本測力儀能夠把測得的力值數據由單片機根據使用要求進行處理，能進行打印，數據保存，數據聯網，數據網絡傳輸。

水泥恒應力壓力試驗機安裝方法：

1.本試驗機安裝地基牢固可靠，為適應操作并使示 值正確，基礎可適當高出地面，高度按實際需要 而定，試驗機周圍應留有不小于0.7米的空間， 以便于維修和操作，地腳螺栓，應采用二次灌漿 ，確保螺栓埋設正確。

2. 安裝時應保持試驗機的水平，應用0.1/1000框式水平儀，測量下壓板的平面，如橫或縱水平超出規定，可在底板下面加墊鐵校正，然后擰緊地腳 螺母。然后接通電源線，本機電器應有接地安全防護裝 置，電源電壓變化不超過而定值的±10%

水泥恒應力壓力試驗機功能與特點

1、試驗機采用雙空間、框架式結構，左側為抗折試驗部分；電機控制及加載系統安裝在主機的下部。試驗機采用聯想微機，步進電機、滾珠絲杠加載，試驗過程平穩高效。

2、本試驗機獨立完成試驗過程中試驗參數的設定、試驗過程的控制、數據采集、處理、分析及顯示。既可以實現單件試驗，也可進行成組試驗。外接微機，對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可實現存儲、打印。 3、具有工作位置的限位保護功能及過載、過流保護功能。
